Módulo amplificador de potencia de RF de 50 Watt que cubre de 6 a 8GMHz para comunicación y medición de interferencias de señal
Nombre de la marca:
PTC
Número de modelo:
PTC-A6080-50W
Lugar de origen:
SHENZHEN CHINA
Proceso de dar un título:
QS,CE
Cantidad mínima de pedido:
1 Uds.
Precio:
Neg
Capacidad de suministro:
50000/M
El tiempo de entrega:
3-30 días
Condiciones de pago:
Western Union, T/T, L/C, D/A, D/P
Embalaje estándar:
embalaje de cartón
Detalles del producto
Resaltar:
Modulo amplificador de potencia RF de 50 vatios
,Amplificador de interferencia de señal de 6 a 8 GHz
,Modulo de amplificador de RF para medición de la comunicación
Descripción del producto
Especificaciones y Características Detalladas

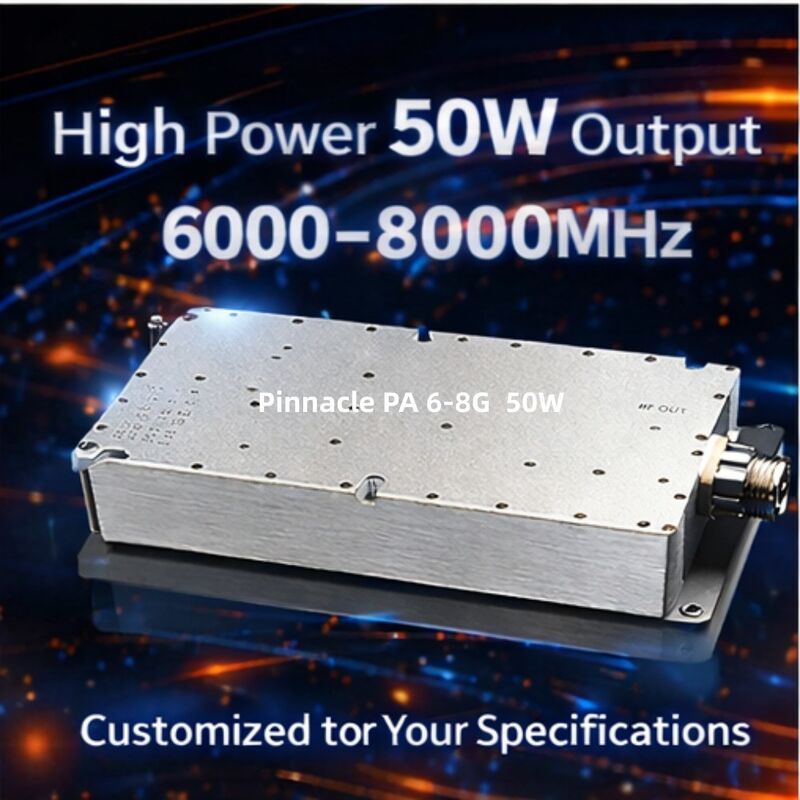

Módulo Amplificador de Potencia RF - 50W, 6-8GHz
Módulo RF Profesional de 6-8GHz con potencia de salida de 50W, diseñado para aplicaciones de interferencia de señales, sistemas de comunicación y mediciones.
Descripción General del Producto

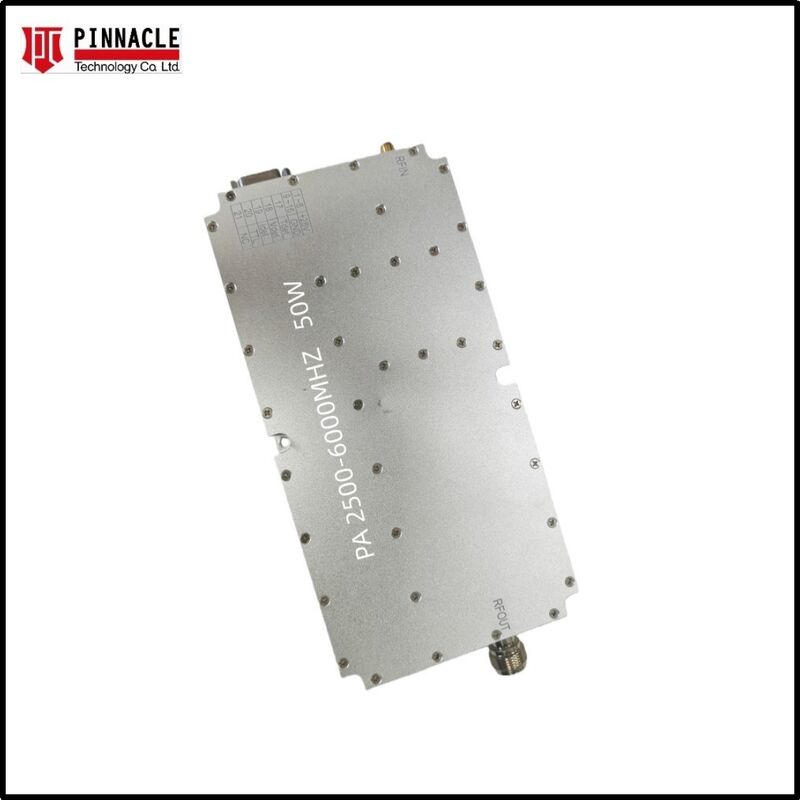

Este Módulo Amplificador de Potencia RF de 6-8GHz entrega 50W de potencia de salida sin requerir una fuente de señal externa. Disponible en múltiples rangos de frecuencia, incluyendo configuraciones de PA RF de 400-3000MHz, 2500-6000MHz y 6000-8000MHz.
Características Principales
- Rendimiento de Banda Ultra Ancha: Cobertura continua de 400MHz a 3000MHz, eliminando la necesidad de múltiples amplificadores de banda estrecha
- Tecnología Avanzada GaN: Utiliza dispositivos de Nitruro de Galio sobre Carburo de Silicio (GaN-on-SiC) de alta eficiencia para una densidad de potencia y gestión térmica superiores
- Protección Incorporada: Circuitos integrados para protección contra sobretemperatura y protección VSWR para prevenir daños por reflexión de señal
- Compacto y Robusto: Chasis de aleación de aluminio mecanizado de precisión diseñado para soportar entornos industriales duros y todos los entornos relativos
- Personalizable: El rango de frecuencia y la potencia de salida se pueden personalizar según los requisitos del cliente
Aplicaciones
- Contramedidas Electrónicas (ECM): Ideal para sistemas de interferencia de señales y de espectro amplio
- Pruebas y Mediciones: Fuente de alimentación fiable de grado de laboratorio para pruebas EMC y mediciones de antenas
- Sistemas de Comunicación: Amplificador de alta potencia para estaciones terrestres 5G, Wi-Fi 6 y satelitales
- Sistemas de Radar: Aplicaciones de pulso y CW (Onda Continua) para detección de radar moderna
Especificaciones Técnicas
| Parámetro | Especificación |
|---|---|
| Rango de Frecuencia | 6-8GHz |
| Potencia de Salida (P_sat) | ≥50W |
| Ganancia | ≥50dB |
| Planitud de Ganancia en Banda | ≤5.0dB |
| Corriente de Trabajo | ≤5.5A |
| Conector | SMA-Hembra |
| Interfaz de Suministro de Energía y Control | DB7W2 |
| Suministro de Energía VCC y Voltaje Máximo | +28V, +32V |
| Dimensión | 180×90×25mm (excluyendo conectores) |
| Peso Neto | 1kg |
| Cable de Suministro de Energía | Cable Rojo+Negro+Habilitación |
| Temperatura de Trabajo | -40℃ a +55℃ |
