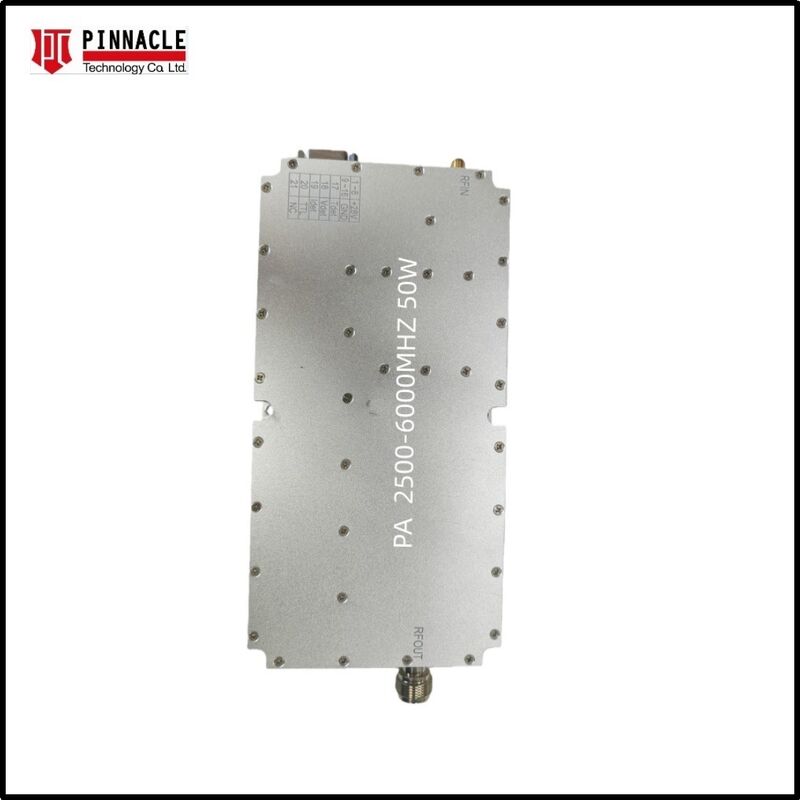

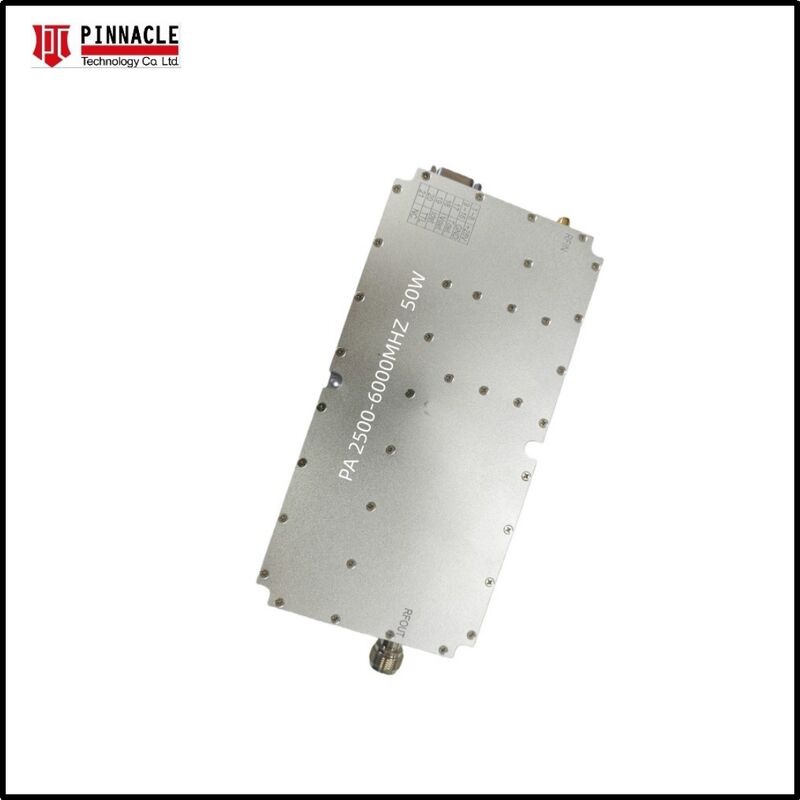

Módulo amplificador de potencia RF de banda ancha ultra 2500 a 6000MHz 50W Potencia de salida Adecuada para aplicaciones de sistemas de radar y satélite 5G WiFi 6
Nombre de la marca:
PTC
Número de modelo:
PTC-A2560-50W
Lugar de origen:
SHENZHEN CHINA
Proceso de dar un título:
QS,CE
Cantidad mínima de pedido:
1 Uds.
Precio:
Neg
Capacidad de suministro:
50000/M
El tiempo de entrega:
3-30 días
Condiciones de pago:
Western Union, T/T, L/C, D/A, D/P
Embalaje estándar:
embalaje de cartón
Detalles del producto
Resaltar:
Módulo amplificador de potencia RF de banda ancha ultra
,Amplificador de potencia RF de 50 W para 5G
,Amplificador de radio por satélite WiFi 6
Descripción del producto
Especificaciones y Características Detalladas

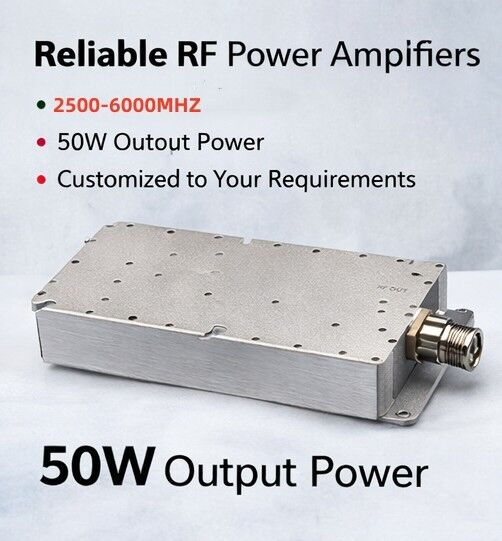

Modulo de amplificador de potencia RF de banda ancha ultra 2500 a 6000MHz Potencia de salida de 50W
Este módulo de RF de 2500-6000MHz es un módulo amplificador de potencia de 50W diseñado para aplicaciones de sistemas 5G, WiFi 6, satélite y radar. El módulo funciona sin necesidad de una fuente de señal externa.
Características clave
- Rendimiento de banda ultra ancha:Cobertura perfecta de 400 MHz a 3000 MHz, eliminando la necesidad de múltiples amplificadores de banda estrecha
- Tecnología avanzada de GaN:Utiliza dispositivos de Nitruro de galio en carburo de silicio (GaN-on-SiC) de alta eficiencia para una densidad de potencia superior y una gestión térmica
- Protección incorporada:Incluye circuitos integrados para protección contra sobre-temperatura y protección VSWR (Voltage Standing Wave Ratio) para evitar daños por reflexión de la señal
- Compacto y robusto:Encasillado en un chasis de aleación de aluminio de precisión, diseñado para soportar ambientes industriales duros y todos los ambientes relativos
- Se puede personalizar:El rango de frecuencia y la salida se pueden personalizar por solicitud
Aplicaciones
- Contromedidas electrónicas (ECM):Ideal para interferencias de señal y sistemas de interferencia de amplio espectro
- Prueba y medición:Una fuente de energía fiable de laboratorio para pruebas EMC y mediciones de antenas
- Sistemas de comunicación:Refuerzo de alta potencia para 5G, Wi-Fi 6 y estaciones terrestres por satélite
- Sistemas de radar:Aplicaciones de pulso y onda continua (CW) para la detección de radar moderna
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Rango de frecuencia | 2500 a 6000 MHz |
| Potencia de salida (P_sat) | ≥ 50 W |
| Ganancias | ≥ 50 dB |
| Ganancia de planitud dentro de la banda | ≤ 5,0 dB |
| Corriente de trabajo | ≤ 5,5 A |
| Conector | SMA-mujer |
| Interfaz de alimentación y control | DB7W2 |
| Fuente de alimentación VCC y tensión máxima | +28V, +32V |
| Dimensión | 180 × 90 × 25 mm (sin incluir los conectores) |
| Peso neto | 1 kg |
| Cables de suministro de energía | Rojo+Negro+Cable activado |
| Temperatura de trabajo | -40 °C a +55 °C |
Usted puede también tener gusto
Amplificador RF de alta potencia de 800W 1200-1400MHz con diseño montado en bastidor para aplicaciones industriales
800W High Power 1200-1400MHz RF Power Amplifier Product Overview The 1200-1400MHz 800W High Power RF Power Amplifier is engineered for demanding RF transmission systems requiring exceptional output power, stability, and continuous-duty performance. Built with advanced LDMOS power devices and an ...
Módulo amplificador de alta potencia de 8–10 GHz y 50 W
8–10 GHz 50W High Power Amplifier Module High-Efficiency RF Power Amplifier for X-Band Applications The 8-10 GHz 50W Power Amplifier Module is a high-performance X-band RF amplifier designed for demanding wireless communication, radar, electronic warfare, instrumentation, and defense applications. ...
Modulo amplificador de potencia RF de banda ancha de 400-3000MHZ
400-3000MHz Broadband Wide Band 50W RF Power Amplifier Module This 400-3000MHz RF Module 50W Power Amplifier is a no signal source power amplifier module delivering 50W output power. Available in multiple frequency ranges including 400-3000MHz, 2500-6000MHz, and 6000-8000MHz RF PA configurations. ...

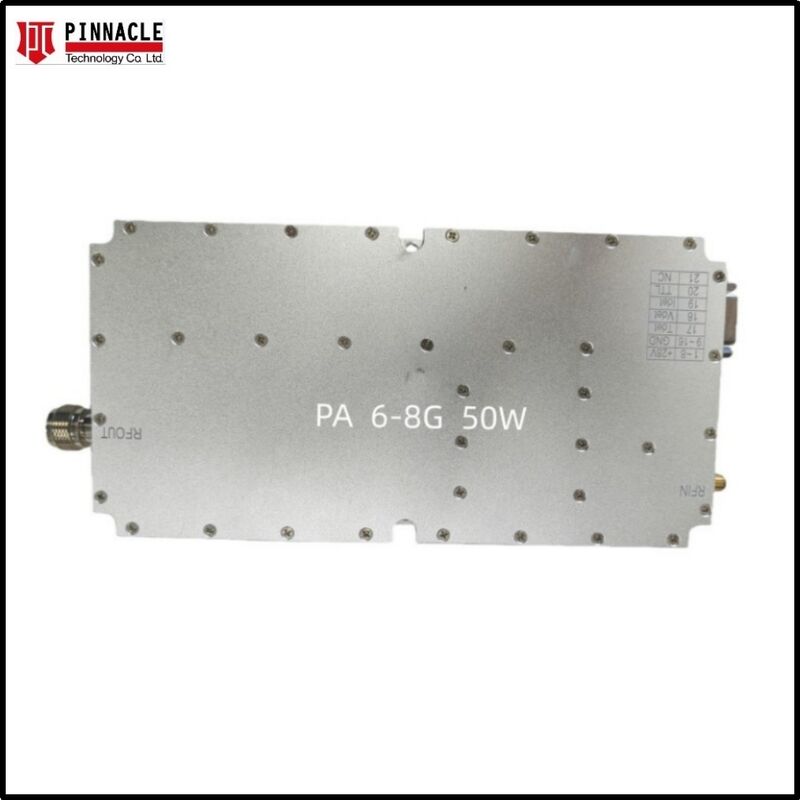

Módulo amplificador de potencia de RF de 50 Watt que cubre de 6 a 8GMHz para comunicación y medición de interferencias de señal
