Modulo amplificador de potencia RF de banda ancha de 400-3000MHZ
Nombre de la marca:
PTC
Número de modelo:
PTC-A4030-50W
Lugar de origen:
SHENZHEN CHINA
Proceso de dar un título:
QS,CE
Cantidad mínima de pedido:
1 Uds.
Precio:
Neg
Capacidad de suministro:
50000/M
El tiempo de entrega:
3-30 días
Condiciones de pago:
Western Union, T/T, L/C, D/A, D/P
Embalaje estándar:
embalaje de cartón
Detalles del producto
Resaltar:
Modulo amplificador de potencia de RF de 400-3000MHz
,amplificador de banda ancha de 50W rf
,Módulo amplificador de potencia de banda ancha
Descripción del producto
Especificaciones y Características Detalladas
Módulo Amplificador de Potencia RF de Banda Ancha 400-3000MHz 50W

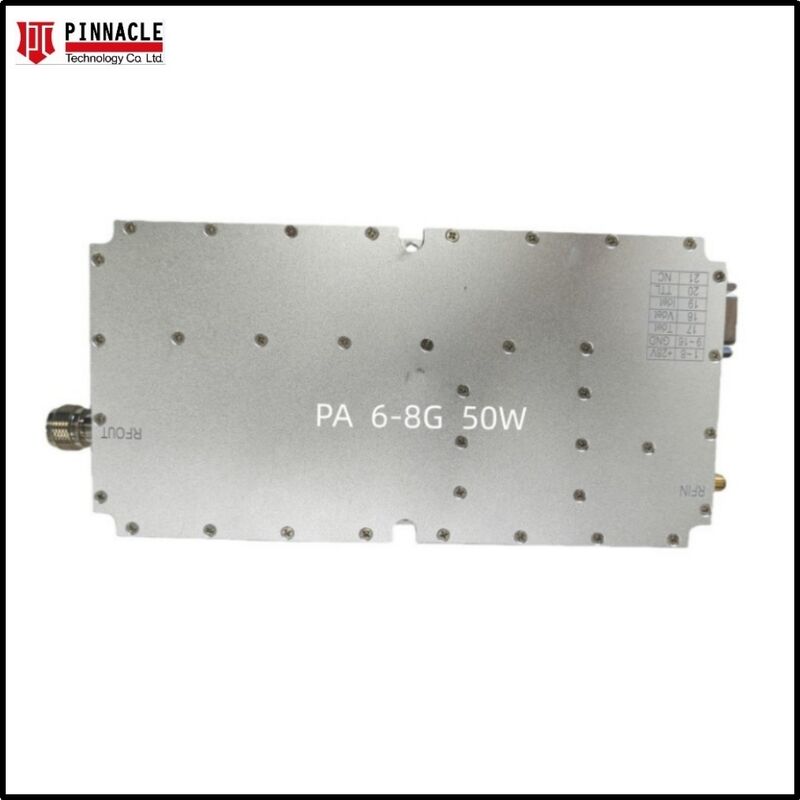

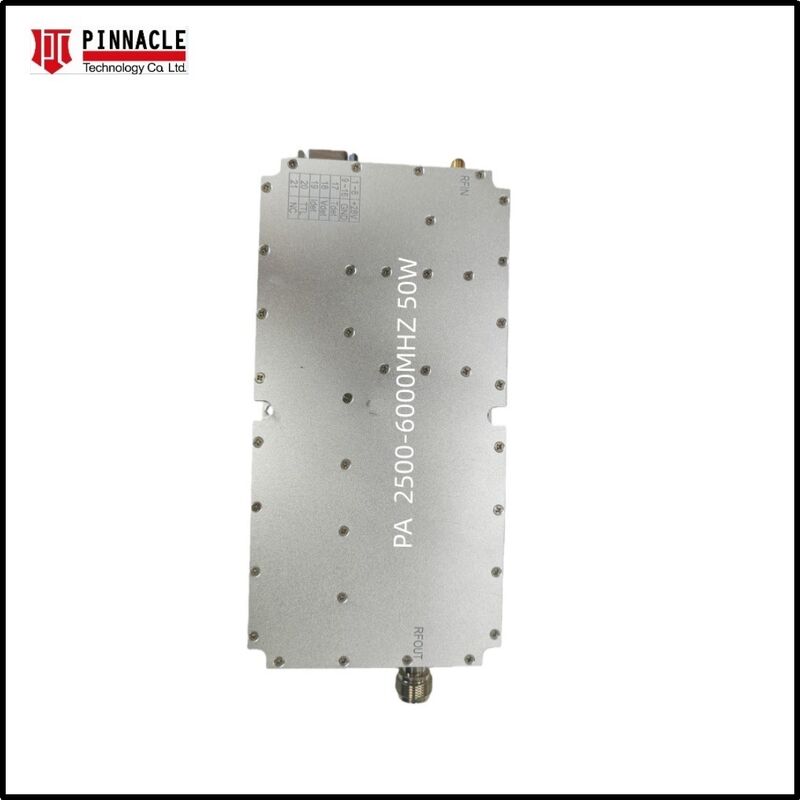

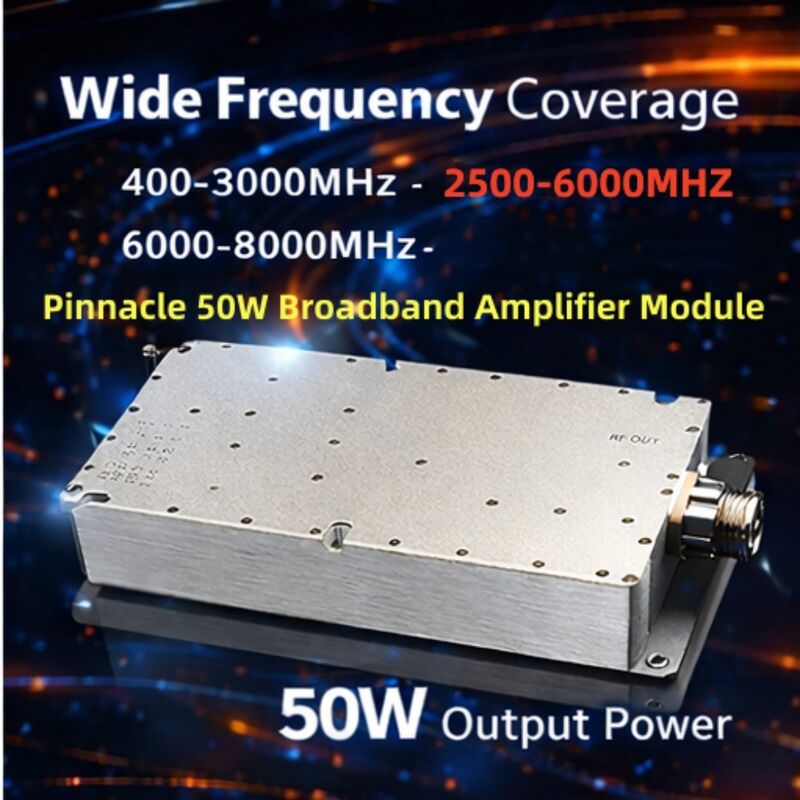

Este Módulo RF Amplificador de Potencia 50W de 400-3000MHz es un módulo amplificador de potencia sin fuente de señal que entrega 50W de potencia de salida. Disponible en múltiples rangos de frecuencia, incluyendo configuraciones de PA RF de 400-3000MHz, 2500-6000MHz y 6000-8000MHz.
Características Principales
Rendimiento de Banda Ultra Ancha
Cobertura continua de 400MHz a 3000MHz, eliminando la necesidad de múltiples amplificadores de banda estrecha.
Tecnología Avanzada GaN
Utiliza dispositivos de Nitruro de Galio sobre Carburo de Silicio (GaN-on-SiC) de alta eficiencia para una densidad de potencia y gestión térmica superiores.
Protección Incorporada
Incluye circuitos integrados para protección contra sobretemperatura y protección VSWR (Relación de Onda Estacionaria de Voltaje) para prevenir daños por reflexión de señal.
Diseño Compacto y Robusto
Alojado en un chasis de aleación de aluminio mecanizado de precisión, diseñado para soportar entornos industriales y relativos hostiles.
Opciones de Personalización
El rango de frecuencia y la potencia de salida se pueden personalizar según los requisitos específicos.
Aplicaciones
- Contramedidas Electrónicas (ECM): Ideal para sistemas de interferencia de banda ancha y bloqueo de señales
- Pruebas y Medición: Una fuente de potencia confiable de grado de laboratorio para pruebas EMC y mediciones de antenas
- Sistemas de Comunicación: Potenciador de alta potencia para estaciones terrestres 5G, Wi-Fi 6 y satelitales
- Sistemas de Radar: Aplicaciones de pulso y CW (Onda Continua) para detección de radar moderna
Especificaciones Técnicas
| Parámetro | Especificación |
|---|---|
| Rango de Frecuencia | 400-3000MHz |
| Potencia de Salida (P_sat) | ≥50W |
| Ganancia | ≥50dB |
| Planitud de Ganancia en Banda | ≤5.0dB |
| Corriente de Trabajo | ≤5.5A |
| Conector | SMA-Hembra |
| Interfaz de Suministro de Energía y Control | DB7W2 |
| Suministro de Energía VCC y Voltaje Máximo | +28V, +32V |
| Dimensión | 180×90×25mm (Sin incluir conectores) |
| Peso Neto | 1kg |
| Cable de Suministro de Energía | Cable Rojo+Negro+Habilitación |
| Temperatura de Trabajo | -40℃ a +55℃ |
