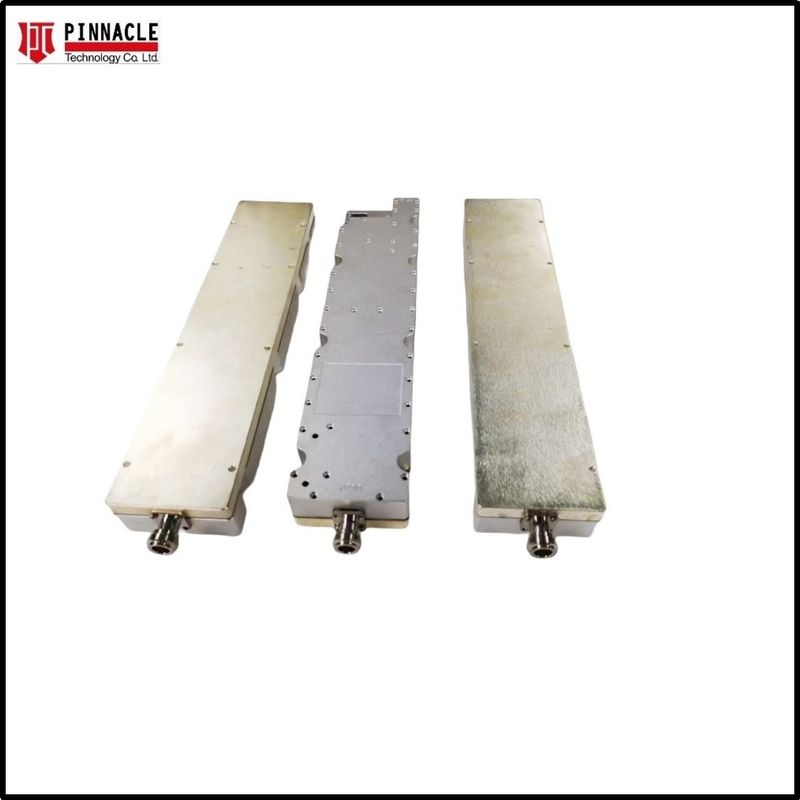

Estado sólido 200W Amplificador 2.4G de alta potencia
Nombre de la marca:
PTC
Número de modelo:
HPA2.4G-200W: el valor de las emisiones de gases de efecto invernadero
Lugar de origen:
Shenzhen, China
Proceso de dar un título:
ISO 9000
Cantidad mínima de pedido:
1 piezas
Precio:
Contact Us
Capacidad de suministro:
500000 piezas /año
Condiciones de pago:
T/T, Western Union, MoneyGram
Embalaje estándar:
En cartón
Detalles del producto
Resaltar:
Modulo de energía de interferencia de drones
,Módulo de potencia de corriente rf de 200W 2
,4 GHz
Part Number:
PTC-HPA2.4G-200W: el valor de las emisiones de CO2 de las instalaciones eléctricas
Output Power:
200 W
Class:
AB GaN lineal
Product Name:
Modulos de señal de amplificador de RF de alta potencia 200W 2,4 GHz para interferencias de drones
Descripción del producto
Especificaciones y Características Detalladas
Las especificaciones eléctricas
| Parámetro | Especificación | Las notas |
| Rango de frecuencia de funcionamiento | 2.4G - 2,5 GHz | |
| Producción de energía | 250 vatios por minuto | CW |
| Potencia de salida @ P1dB | Tipo de 200 vatios | CW |
| Ganancia de energía | 53 dB Min | |
| Ganancia de energía y planitud | 4.0 dB p-p máximo | Potencia de entrada constante |
| Pérdida de retorno de entrada / salida | 10 dB Min | Relativo a los 50 ohmios |
| Intermodulación de dos tonos (IMD) | -30 dBc Tipo | 40 dBm/Tono, Δ = 1 MHz |
| Armonías | -20 dBc Tipo | -15dBc @ 1GHz - A potencia nominal |
| Especulación | -60 dBc máximo | No armónicos |
| Voltado de funcionamiento | 28 VDC Nom | |
| Consumo actual | 48 amperios máximo | En Pout calificado |
| Protección de potencia de entrada máxima | +8 dBm | < 10 segundos sin daños |
| Protección contra la carga VSWR | 5: 1. | < 1 minuto a potencia nominal |
| Velocidad de encendido / apagado | 5 μSec máximo |
Características medioambientales
| Parámetro | Especificación | Las notas |
| Temperatura del estuche de operación | -20 a +65 °C | |
| Temperatura de almacenamiento | -40 a +85 °C | |
| Humedad relativa | 5 a 95% | No condensadas |
Las especificaciones mecánicas
| Parámetro | Especificación | Las notas |
| Las dimensiones | de una anchura superior a 300 mm | Sin conectores |
| Peso | 8.1 Kg. | |
| Conectores de RF de entrada y salida | Mujer SMA / tipo N | |
| Conector de interfaz de energía continua | Híbrido 9-Pin D-Sub | 9W4 |
| Refrigerador | Dispensador de calor externo | Se requiere aire forzado |
Características
Diseño lineal de GaN de clase AB
Ancho de banda ultraancho instantáneo
Apto para todos los estándares de modulación de un solo canal
Factor de forma pequeño y peso ligero
Circuitos de protección incorporados
Alta fiabilidad y resistencia
