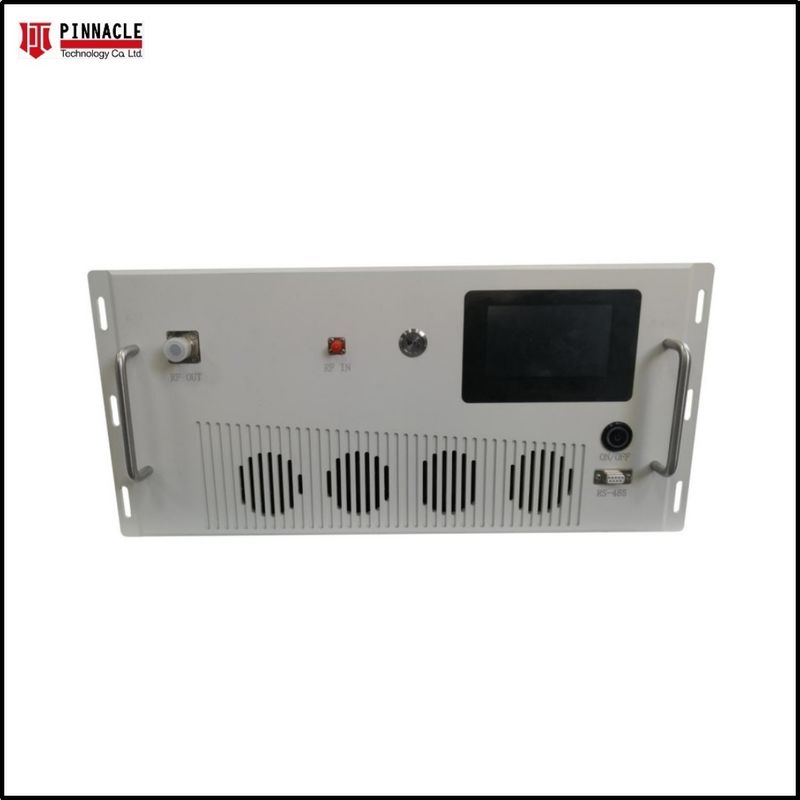

Modulo de amplificador de potencia RF montado en el bastidor 5.6G-6G Certificado ISO9000
Nombre de la marca:
PTC
Número de modelo:
HPA200W
Lugar de origen:
Shenzhen, China
Proceso de dar un título:
ISO 9000
Cantidad mínima de pedido:
1 juego
Precio:
Contact Us
Capacidad de suministro:
500000
El tiempo de entrega:
Entre 10 y 20 días
Condiciones de pago:
T/T, Western Union
Embalaje estándar:
En cartón
Detalles del producto
Resaltar:
Modulo de amplificador de potencia de RF montado en bastidor
,Modulo de amplificador de potencia ISO9000 rf
,Modulo de amplificador de RF montado en bastidor
Model NO.:
PTC-HPA200W: el valor de las emisiones de gases de efecto invernadero
Frequencies:
5.6-6GHz
Output Power:
200 W
Dimension:
620 x 480 x 53 mm
Class:
AB lineal
Rack Size:
19'Equipo estándar y 6U de altura
Descripción del producto
Especificaciones y Características Detalladas
Modulo de amplificador de potencia RF de alta potencia de 200 W.
PTC-HPA200W es un amplificador de alta potencia de estado sólido, hemos personalizado todos los amplificadores según la solicitud de cada cliente, este modelo con ancho de banda ultra ancho y alta potencia de salida para opción.Este modelo ha sido diseñado con19' de estante estándar y 6U de altura.
Las especificaciones eléctricas:50, 25 °C
| Parámetro | Especificación | Las notas | |||||
| Rango de frecuencia de funcionamiento | 5700-5800 M.HZ | ||||||
| Producción de energía @ saturación | 300 Tipo de vatios | CW | |||||
| Potencia de salida @ P1dB | 200 vatios por minuto | ||||||
| Ganancia de energía | 54 dB Min | Pin=0dBm para el funcionamiento normal | |||||
| Ganancia de energía y planitud | 1.5-2dB p-p máximo | Potencia de entrada constante | |||||
| Características del pulso | Ancho | El deber | El PRF | ||||
| 100 nS | |||||||
| Pérdida de retorno de entrada | -10 dB máximo | Relativo a los 50 ohmios | |||||
| Intermodulación de dos tonos (IMD) | -30 dBc Tipo | 44 dBm/Tono, = 1 MHz | |||||
| Figura del ruido | Se aplican las siguientes medidas: | ||||||
| Armonías | El valor de las pérdidas5dBc Tipo | A potencia de salida nominal | |||||
| Especulación | -60 dBc máximo | No armónicos | |||||
| Voltado de funcionamiento | 100V.-El aire acondicionado | ||||||
| Consumo de energía | 1500 vatios máximo | En Pout calificado | |||||
| Protección de la potencia de entrada | +20dBm máximo | < 10 segundos sin daños | |||||
| Protección contra la carga VSWR | 5: 1 máximo | < 1 minuto en Pout nominal | |||||
Características medioambientales |
|||||||
| Parámetro | Especificación | Las notas | |||||
| Temperatura ambiente de funcionamiento | -20 años.hasta +55°C | ||||||
| Temperatura de almacenamiento | -40 a +85 °C | ||||||
| Humedad relativa | 5 a 95% | No condensadas | |||||
Las especificaciones mecánicas |
|||||||
| Parámetro | Especificación | Las notas | |||||
| Las dimensiones W x H x D | 620 × 480 × 530 mm | 5U - Sin las manijas | |||||
| Peso | 25 Kg | ||||||
| Conectores de RF dentro / fuera | Tipo N Mujer | Panel delantero o trasero | |||||
| Energía de CA / Interfaz | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | O su equivalente | |||||

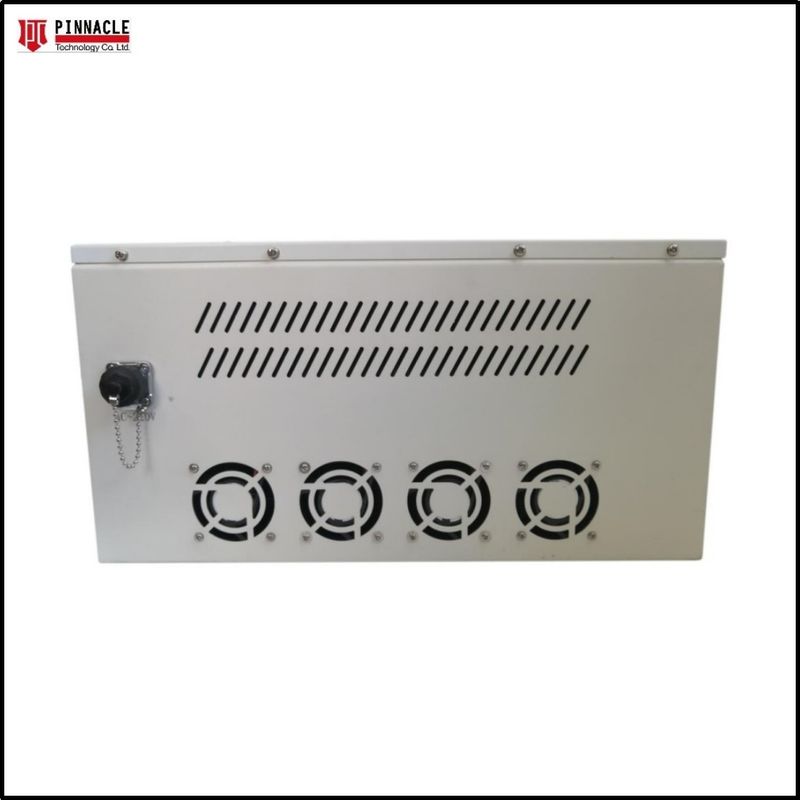

| Refrigerador | Construido en refrigeración de ventilador | Velocidad variable | |||||
| En el caso de las empresas de servicios de telecomunicacionesMonitoreo y control digital: | Ethernet RJ-45 TCP/IP, RS422/485, USB | No se puede optar | |||||
| El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero, de las emisiones de gases de efecto invernadero y de las emisiones de gases de efecto invernadero. | Interfaz GPIB opcional | Aplicación Bluetooth remota | |||||
Diseño lineal de GaN de clase A/AB
Sistema montado en el bastidor
Ancho de banda amplio instantáneo
Apto para aplicaciones de banda ancha EMI/RFI, laboratorio, comunicación y EW
Adecuado para el pulso y todos los estándares de modulación de un solo canal
Circuitos de protección incorporados
Alta fiabilidad y robustez para aplicaciones móviles
El control del sistema es compatible con Ethernet Software de control remoto
Pantalla táctil
1. PA:pantalla de potencia de salida de RF de corriente;
2- ¿ Qué pasa?Ajuste y visualización del valor de atenuación actual
0-30dB. El trabajoel rango);
3- ¿ Qué pasa?Mostrar la corriente de salida de la onda de pie
Parámetros de lael módulo;
4- ¿ Qué pasa?Estado de la onda en pie;
5. Tmp:Estado de la temperatura del sistema;
6. OP:Estado de potencia de salida RF;
7. interruptor de control de salida RF:Presione el interruptor para encender el interruptor y el interruptor cambió de color azul, cambió de color blanco después de presionar de nuevo para apagar el interruptor;
8. Temp:muestra la temperatura del sistema actual;
2- ¿ Qué pasa?Ajuste y visualización del valor de atenuación actual
0-30dB. El trabajoel rango);
3- ¿ Qué pasa?Mostrar la corriente de salida de la onda de pie
Parámetros de lael módulo;
4- ¿ Qué pasa?Estado de la onda en pie;
5. Tmp:Estado de la temperatura del sistema;
6. OP:Estado de potencia de salida RF;
7. interruptor de control de salida RF:Presione el interruptor para encender el interruptor y el interruptor cambió de color azul, cambió de color blanco después de presionar de nuevo para apagar el interruptor;
8. Temp:muestra la temperatura del sistema actual;
Interfaz de entrada de valores ATT
Haga clic en [ATT] para mostrar la interfaz anterior, luego introduzca el valor de ATT de 0 a 30 y luego haga clic en [confirmar].
