Detalles del producto: |
|
El sistema de detección y interferencia de UAV/drones de baja altitud está diseñado para monitorear las actividades maliciosas no deseadas de UAV/drones.
El sistema es un sistema de diseño modular avanzado compuesto por radar de seguridad, cámara de detección de video, detección de radio y módulo de interferencia de RF. Es rápido de implementar, fácil de mantener y actualizar.Se pueden conectar varios dispositivos en red para una cobertura de seguridad más estrecha y amplia.
El sistema supervisa el UAV / drones a través de la fusión de información de múltiples sensores y el trabajo colaborativo,y realiza operaciones de interferencia y aterrizaje forzado en el UAV / drones que entran en la zona de defensa para garantizar la seguridad.
|
Características del sistema:
● Capacidad de detección de objetivos estáticos, utilizando la tecnología patentada de "detección de objetivos de primer plano en el fondo del ruido de radar cercano al suelo",
Nuestro sistema tiene la capacidad de detectar objetivos estacionarios.
● Adaptándose a entornos complejos, el uso de la tecnología de "identificación de UAV en escenas sin restricciones" proporciona un fuerte apoyo para el uso de nuestro
En el caso de los sistemas en diferentes escenarios, especialmente en entornos urbanos complejos donde el sistema todavía puede hacer frente a ella.
● Para el algoritmo de visión automática optimizado por drones, la tecnología de red neuronal utilizada para identificar los drones y los métodos de procesamiento
que no limitan los requisitos de la escena tienen una mayor adaptabilidad.
● Baja radiación, para adaptarse al uso intensivo de la gente en la ciudad, la versión compacta selecciona un amplio pulso, de baja potencia, totalmente en estado sólido
radar con una distancia segura para el hombre de menos de 2 metros, y detecta efectivamente la distancia para drones comerciales como la serie DJI hasta 1Km
● Fusión flexible de múltiples sensores, el sistema está equipado con una variedad de equipos de radar, detección de radio y optoelectrónica para que los usuarios puedan elegir
Mejorar eficazmente la capacidad de detección y detección de objetivos y reducir la tasa de falsas alarmas, al mismo tiempo que se cumplen las necesidades flexibles y
métodos de uso diversos.
● Adaptabilidad al medio ambiente: el sistema tiene plenamente en cuenta las características climáticas de las diferentes regiones y cumple con los requisitos de
utilizar durante todo el día.
● El sistema puede utilizarse en una red para adaptarse a diferentes lugares y necesidades específicas de los usuarios.
y esquemas de diseño, y los usuarios pueden gestionarlos en el centro de gestión.
● La interfaz abierta del sistema puede conectarse con el sistema de seguridad existente del usuario para lograr una gestión unificada
● El sistema con modo de operación de varios niveles según los requisitos del usuario y el grado de alerta de zona: Nivel 1, sensor único confirma el objetivo
Nivel 2, dos sensores confirman el objetivo y luego el bloqueo. Nivel 3, tres sensores confirman los objetivos y luego el bloqueo.

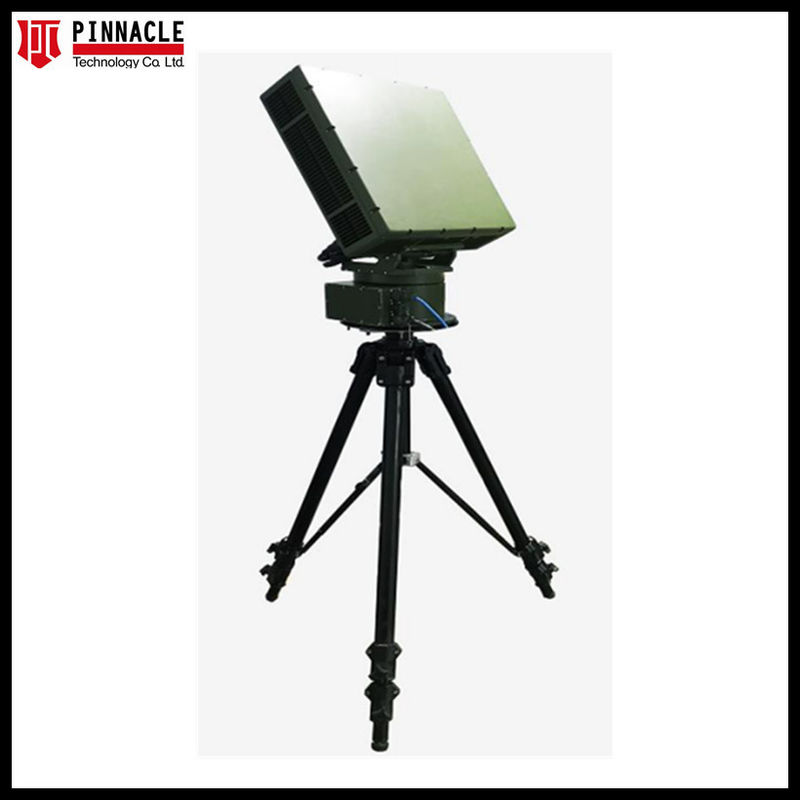

Parámetros técnicos del radar:
| Punto de trabajo |
Indicador |
| El sistema |
Matriz de fase activa en 3D |
| Banda |
Banda de Ku |
| El poder |
≤ 120 w |
| Rango de detección |
El alcance máximo: 3 km (RCS = 0,01m2). |
| Rango mínimo: 200 metros |
| Resolución del rango |
≤ 10 m |
| Resolución de azimote |
3.6° |
| Precisión de azimut |
0.5° |
| Resolución de elevación |
3° |
| Precisión de elevación |
1° |
| Cobertura en dirección |
En el caso de los vehículos de las categorías M1 y N2 |
| La posición vertical es de 42° |
| Rango de exploración |
Escaneo mecánico a 360° |
| Peso |
≤ 35 kg |
| Dimensión |
El valor de las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles se calculará en función de la temperatura de los mismos. |
| Fuente de alimentación |
El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. |
| Consumo de energía |
≤ 120 W |
| IP |
65 |
Parámetros técnicos de la cámara de ecuación:
| Dispositivo |
Punto de trabajo |
Indicador |
| Cámara EO |
Resolución |
1080p |
| Píxeles |
2 millones |
| Iluminación |
≥ 0,0021x |
| Distancia focal |
22.5 ~ 755 mm,34x óptico |
| Ángulo de visión |
Campo de visión horizontal: 0,54° ~ 18,12° (televisión ancha) |
| Campo de visión vertical: 0,41°~13,48° (televisión ancha) |
| Rango de visualización |
Rango de acción: 360° hasta el final |
| Rango de inclinación: -45°~+90° |
| velocidad de rotación |
Velocidad ≤ 80°/s,Velocidad de inclinación ≤ 60°/s |
| La energía térmica |
Sensor de la misma |
Sensor de plano focal sin enfriar |
| Píxeles |
384*288 |
| Banda de ondas infrarrojas |
8~14um |
| Distancia focal |
31 ~ 155 mm |
| Ángulo de visión |
Campo de visión horizontal: 4,02°~19,9° (televisión ancha) |
| Campo de visión vertical: 3,21°~15,9° (televisión ancha) |
| Visión nocturna con láser |
Fuente de luz láser |
Lasers infrarrojos |
| longitud de la onda |
810 nm |
| El poder |
15w |
| El sistema |
Rango de identificación y seguimiento de UAV |
Cielo claro:≤ 2,4 km |
| Visión nocturna:≤1,2 km,El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tiempo de identificación |
¿Qué es esto?3S |
| IP |
66 |
Módulo de interferencia de RFelParámetros:
| No hay canales. |
Frecuencias |
RFPotencia de salida+/-3Dbm |
| 1 |
20 a 600 MHz |
50 W |
| 2 |
600-1400 MHz |
50 W |
| 3 |
1400-2200 MHz |
50 W |
| 4 |
2200-3000 MHz |
50 W |
| 5 |
3000-3800 MHz |
50 W |
| 6 |
3800 a 4600 MHz |
50 W |
| 7 |
4600 a 5400 MHz |
50 W |
| 8 |
5400-6200 MHz |
50 W |
| Total de canales de trabajo |
8 canales |
| Potencia de cada banda |
50 W |
| Potencia de salida total |
400 W |
| Adjustable de potencia |
Cada banda de potencia puede ser ajustada por software |
| Rango de interferencia |
500-2000m, el rango de interferencia depende del entorno local
factores y la distancia entre el dron, el control remoto y el jammer
|
| Antenas |
Antenas Omni de alta ganancia incorporadas |
| Objetivo de interferencia. |
Las frecuencias de los drones y las frecuencias de control remoto de 20-6000 |
