Sistema Anti-Drones PTC-XD-PRO
El Sistema Anti-Drones PTC-XD-PRO está diseñado específicamente para la instalación permanente en exteriores, integrando capacidades avanzadas de detección y bloqueo de vehículos aéreos no tripulados (UAV). Esta solución integral realiza simultáneamente la búsqueda de dirección y el posicionamiento de múltiples objetivos, lo que permite la localización precisa y el seguimiento de la trayectoria tanto de los UAV objetivo como de sus pilotos.
Utilizando interferencia de radio sofisticada y tecnología de bloqueo de última generación, el sistema corta eficazmente la transmisión de video, el control remoto y los enlaces de navegación de los UAV, obligando a los drones no autorizados a regresar a su origen o aterrizar inmediatamente. Cuando se integra con equipos de bloqueo opcionales, proporciona una protección completa del espacio aéreo a baja altitud con capacidades de monitoreo mejoradas para áreas seguras.
Aplicaciones
Ideal para la seguridad a baja altitud en diversos escenarios, incluyendo la protección de eventos a gran escala, patrullas de seguridad pública, defensa fronteriza, protección de personalidades importantes, zonas militares, instalaciones petroleras y petroquímicas, y seguridad aeroportuaria. El sistema funciona sin conexión como una unidad independiente, ofrece opciones de despliegue flexibles y proporciona capacidades de respuesta rápida para satisfacer diversos requisitos operativos.
Especificaciones del Sistema de Detección
Módulo de Detección Pasiva
| Parámetro | Especificación |
|---|
| Modelo | PTC-UAV-D2C |
| Rango de Frecuencia | 100MHz - 6GHz |
| Rango de Detección | 1-5km |
| Sensibilidad de Detección | ≥ -95dBm (25kHz) |
| Precisión de Búsqueda de Dirección | En movimiento ≤ 10°, Estacionario ≤ 3° |
| Directividad de Dirección | 360° Omnidireccional |
| Modulación Soportada | FM, 2FSK, 4FSK, GFSK, MSK, BPSK, QPSK, 16QAM, 64QAM, OFDM, DSSS, FHSS |
| Detección Simultánea | ≥10 Drones |
| Frecuencias Principales | 433MHz (Personalizado), 910MHz, 1.2GHz (Personalizado), 1.4GHz, 2.4GHz, 5.2GHz, 5.8GHz |
| Altura de Detección | 0-1000m |
| Precisión Direccional | ≤1.0° (RMS) |
| Consumo de Energía | 15W |
| Precisión de Posicionamiento | Drones ≤10m, Pilotos ≤10m |
| Tiempo de Detección | ≤3s |
| Tiempo de Actualización | ≤3s |
| Tasa de Éxito de Detección | ≥97% |
| Temperatura de Funcionamiento | -40°C a +70°C |
| Fuente de Alimentación | CA 110V-240V |
| Dimensiones | Φ600mm * H420mm (±2mm) |
| Peso | 30kg |
Modelos de Drones Compatibles
DJI, Autel, Parrot, 3DR, Skydio, Fimi, Yuneec, Swellpro, Aee, Futaba, Hubson, Zhendi, drones Wi-Fi y drones DIY (transmisión de imagen analógica)
Capacidades de Detección
- Detección e Identificación de Drones: Detecta e identifica la marca, el modelo, la frecuencia y las especificaciones técnicas de los drones invasores
- Posicionamiento de Drones: Localiza drones de la serie DJI con datos de posición en tiempo real, incluyendo longitud, latitud, azimut, distancia, velocidad y altitud
- Posicionamiento de Pilotos: Rastrea las ubicaciones de los pilotos de drones DJI (modelos Air, Mini, FPV, Avata) con datos posicionales en tiempo real
- Búsqueda de Dirección de UAV: Admite la búsqueda de dirección simultánea para ≥3 objetivos con visualización de azimut en tiempo real en mapas electrónicos
- Función RID: Recibe y decodifica la información de ID remoto para drones con capacidad de transmisión RID
- Escaneo de Espectro: Análisis de espectro de 100MHz-6GHz con gráfico de espectro y visualización en cascada
- Identificación Única: Reconoce números de serie únicos para drones de la serie DJI
- Contramedidas Integradas: Activa automáticamente el bloqueo después de la identificación del dron
- Seguimiento de Múltiples Objetivos: Posicionamiento y seguimiento simultáneo de múltiples drones con visualización de la trayectoria de vuelo
- Integración API: Interfaz estándar para la integración de datos con sistemas de gestión
- Biblioteca de Modelos WiFi: Detección mejorada para drones con señal WiFi
- Mapas Electrónicos: Admite mapas AMap, Baidu y Google (sin conexión)
- Diseño Integrado: Instalación simplificada con arquitectura de sistema unificada
Características del Sistema
- Rango Extendido: Búsqueda de dirección de hasta 4 km en entornos abiertos
- Cobertura de Frecuencia Amplia: Capacidad de búsqueda de dirección de UAV de 400MHz-6GHz
- Operación Pasiva: Sin emisiones electromagnéticas para una operación respetuosa con el medio ambiente
- Disponibilidad 24/7: Operación continua en condiciones electromagnéticas complejas y climáticas adversas
- Cobertura de 360°: Detección completa en todo el espacio aéreo protegido
- Lista Negra/Blanca: Distingue entre drones cooperativos y no cooperativos (modelos DJI)
- Alertas de Intrusión: Alarmas audibles y visuales al detectar un dron
- Reproducción de Trayectoria: Análisis de datos históricos de vuelo para la evaluación de la seguridad
- Registros de Detección: Registro completo de números de serie, modelos, frecuencias y datos multidimensionales de los drones
- Visualización de Datos: Análisis estadístico a través de mapas de calor y gráficos de líneas
- Soporte Multi-Mapa: Cambio de mapas electrónicos incluyendo Gaode, Bing, Baidu y Google sin conexión
Sistema de Bloqueo Opcional
Especificaciones de Bloqueo
| Canal | Rango de Frecuencia | Potencia de Salida | Planitud en Banda |
|---|
| CH1 | 900-930MHz | 100W | ±0.5dB |
| CH2 | 1160-1300MHz | 100W | ±0.5dB |
| CH3 | 1550-1610MHz | 100W | ±0.5dB |
| CH4 | 2400-2480MHz | 100W | ±0.5dB |
| CH5 | 5150-5250MHz | 100W | ±0.5dB |
| CH6 | 5725-5850MHz | 100W | ±0.5dB |
| CH7 | 400-450MHz | 100W | ±0.5dB |
| CH8 | 1400-1440MHz | 100W | ±0.5dB |
Detalles del Sistema de Bloqueo
| Parámetro | Especificación |
|---|
| Canales de Trabajo | 8 Canales |
| Potencia Total de Salida | 800W |
| Entrada de Energía | CA220V / CA110V / CC48V / CC24V |
| Clasificación de Impermeabilidad | IP65 |
| Temperatura de Funcionamiento | -30°C a +55°C |
| Dimensiones | 500 * 450 * 235mm |
| Peso Neto | Aproximadamente 35kg |
| Opciones de Montaje | Montaje en pared (estándar), Montaje en poste (opcional) |
| Características de Protección | Protección VSWR (apagado automático cuando VSWR > 5:1), Protección de temperatura (apagado automático >75°C, reinicio a 55°C) |
| Horario de Funcionamiento | Operación continua 24/7/365 |
| Construcción | Carcasa metálica con diseño a prueba de vandalismo |

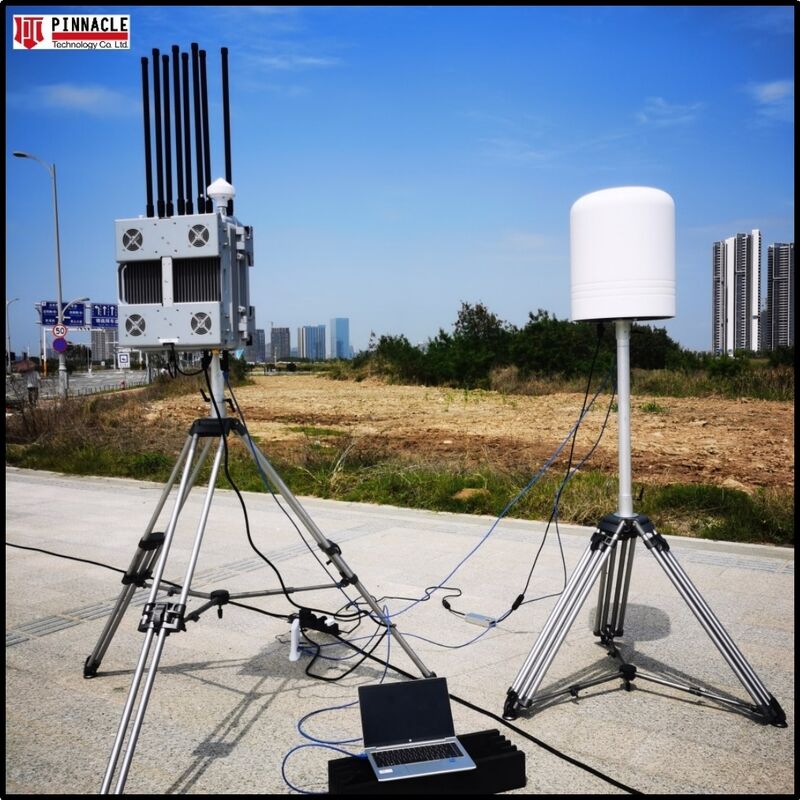

Imágenes del Producto
Nota: Todas las frecuencias de trabajo se pueden personalizar de acuerdo con los requisitos operativos específicos. Póngase en contacto con nuestro equipo técnico para la configuración de frecuencia personalizada.
